由于α固定相同，因此T與F成正比，讓力T作用在力敏傳感器上，力敏傳感器輸出信號，經電路運算、修正、放大后顯示在顯示屏上的數值就是所測索的張力。放大倍數根據上面的公式計算，其中cos(α/2)=a/ 其中a為張力儀兩側滑輪平面至限位板間的距離，b為兩測滑輪至推索輪距離的。

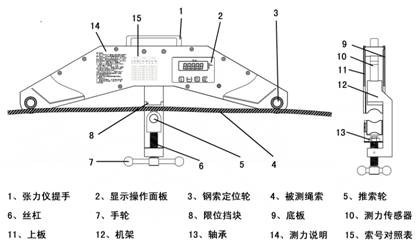

1、功能按鈕 2、液晶顯示屏幕
3、手柄 4、放索輪
5、定位塊 6、壓索輪
7、手輪

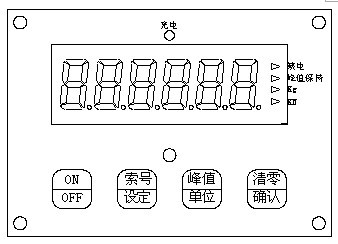

五、 操作面板見(圖三)
圖三
按鍵從左至右依次為“ON/OFF”、“索號/設定”、“峰值/單位”、“清零/確認”；上部LCD顯示的五位數字為索拉力，單位為kg/kN可轉換
六、標定操作：
1、長按“索號/設定”進入索號選定程序，選擇需要標定的索號
2、長按“索號/設定”鍵直至顯示“xh=yy”（x:表示當前的索號，yy:表示當前索號的直徑）,再按“索號/
設定”鍵，選擇所需標定的索號（1～7）并按“清零/確認”確認。
3、根據顯示提示，依次用試驗機預置該索號量程的0%、20%、40%、60%、80%、100%的標定值,并按“清零/確認”確認，如果試驗機無法預置所有標定點的標定值，可長按“清零/確認”鍵結束標定，程序會按已經標定點的值推算出未能標定點的值以作計算。
4、標定完成后將自動保存數據，退出標定程序將返回至測試狀態
5、回到測量狀態后重復以上步驟標定其他索號。

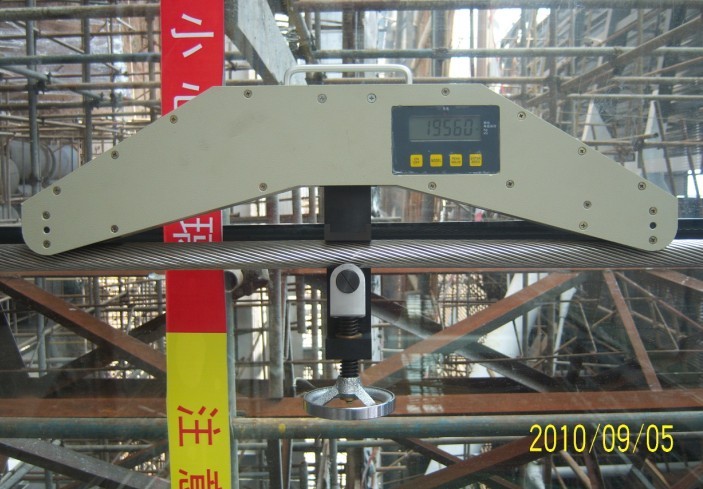

七、測力操作；
1、按“ON/OFF”既進入前次測力的索號測力狀態，可以直接測量相同索號鋼索。
2、長按“+”進入索號選定程序，選擇需要標定的索
號，按“清零/確認”鍵確認。
3、鋼索卡入輪槽并按“清零/確認”鍵清零
4、旋緊手輪至鋼索頂到限位即顯示鋼索拉力。
5、沒有任何操作，30分鐘自動關機
6、測畢關掉按“ON/OFF”鍵關掉電源。
7、不同量程索力測定儀標定的索號如下表：
|
SL—10 |
SL—20 |
SL—30 |
|
索號 |
直徑 |
標定量程（T） |
索號 |
直徑 |
標定量程（T） |
索號 |
直徑 |
標定量程（T） |
|
1 |
φ10 |
5 |
1 |
φ≤16 |
10 |
1 |
φ≤22 |
15 |
|
2 |
φ12 |
5 |
2 |
φ18 |
10 |
2 |
φ24 |
15 |
|
3 |
φ14 |
10 |
3 |
φ20 |
15 |
3 |
φ26 |
20 |
|
4 |
φ16 |
10 |
4 |
φ22 |
15 |
4 |
φ28 |
20 |
|
5 |
φ18 |
10 |
5 |
φ24 |
20 |
5 |
φ30 |
30 |
|
6 |
φ20 |
10 |
6 |
φ26 |
20 |
6 |
φ32 |
30 |
|
7 |
φ22 |
10 |
7 |
φ28 |
20 |
7 |
φ34 |
30 |
八、注意事項及維修保養
1、手提張力儀時應握在手柄上，請勿握住手輪倒提，以免傳感器損壞；
2、預防高溫、過潮，防止灰塵、腐蝕性介質及水等侵入儀器；
3、對不經常使用的部件應保持清潔并做防銹處理；
4、定期檢查，保持儀器零部件的完整；
5、每年檢定一次；
6、記載使用、維修情況；
7、長時間不使用，應定期給機器通電并使其適當運行。

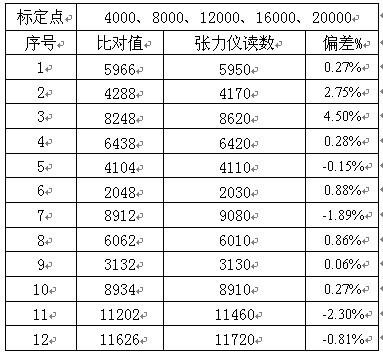

檢驗記錄
本公司所有出廠張力儀均經過檢驗。檢驗設備為精度0.5級的拉力試驗機。測試對象為直徑10mm-36mm的鋼索
檢驗結果.經過全面檢驗，本機性能良好，準予出廠
鄭重聲明：本產品已經獲得國家專利授權;專利號ZL20113 0153850.2仿制必究。
