一、主要用途及使用范圍

繩索張力儀適用于電力行業、通信行業、交通運輸行業、玻璃墻幕裝飾行業、索道運行業、建筑行業、游樂場所、隧道施工、漁業捕撈與各大科研院所和教學機構、檢測機構及涉及到繩索和鋼絲繩拉力的場合。

二、主要功能特點

具有張緊力的繩索結構，不需拆卸即可直接測量。

重量輕、結構簡單、操作方便，適用于任何場合。

具有七種線徑測量功能、測量范圍更寬。

使用范圍：適用于柔性的，拉伸的索。如各種鋼絲繩、高強度繩索等。

精度等級：±3%～6%（取決于繩索形式和特點）。

繩索直徑：10mm～36mm

三、繩索張力測量儀的工作原理（圖一）

           圖一



利用力分解原理當系統平衡時：

T= 2F× cos(α/2)

其中：T為推力；F為索拉力；α為索兩側的索夾角

由于α固定相同，因此T與F成正比，讓力T作用在力敏傳感器上，力敏傳感器輸出信號，經電路運算、修正、放大后顯示在顯示屏上的數值就是所測索的張力。放大倍數根據上面的公式計算，其中cos(α/2)=a/  其中a為張力儀兩側滑輪平面至限位板間的距離，b為兩測滑輪至推索輪距離的。

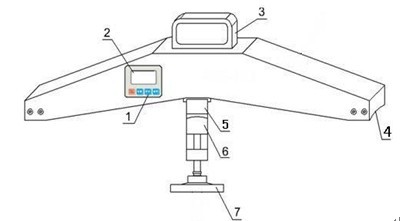

四、繩索張力測量儀的結構（圖二）

                 圖二



1、功能按鈕        2、液晶顯示屏幕

3、手柄            4、放索輪

5、定位塊          6、壓索輪

7、手輪

五、  操作面板見(圖三)

         圖三

 按鍵從左至右依次為“ON/OFF”、“索號/設定”、“峰值/單位”、“清零/確認”；上部LCD顯示的五位數字為索拉力，單位為kg/kN可轉換

六、標定操作：

1、長按“索號/設定”進入索號選定程序，選擇需要標定的索號

2、長按“索號/設定”鍵直至顯示“xh=yy”（x:表示當前的索號，yy:表示當前索號的直徑）,再按“索號/

設定”鍵，選擇所需標定的索號（1～7）并按“清零/確認”確認。

3、根據顯示提示，依次用試驗機預置該索號量程的0%、20%、40%、60%、80%、100%的標定值,并按“清零/確認”確認，如果試驗機無法預置所有標定點的標定值，可長按“清零/確認”鍵結束標定，程序會按已經標定點的值推算出未能標定點的值以作計算。

4、標定完成后將自動保存數據，退出標定程序將返回至測試狀態

5、回到測量狀態后重復以上步驟標定其他索號。

七、測力操作；

1、按“ON/OFF”既進入前次測力的索號測力狀態，可以直接測量相同索號鋼索。

2、長按“+”進入索號選定程序，選擇需要標定的索

號，按“清零/確認”鍵確認。

3、鋼索卡入輪槽并按“清零/確認”鍵清零

4、旋緊手輪至鋼索頂到限位即顯示鋼索拉力。

5、沒有任何操作，30分鐘自動關機

6、測畢關掉按“ON/OFF”鍵關掉電源。

7、不同量程索力測定儀標定的索號如下表：

SL—10			SL—20			SL—30
索號	直徑	標定量程（T）	索號	直徑	標定量程（T）	索號	直徑	標定量程（T）
1	φ10	5	1	φ≤16	10	1	φ≤22	15
2	φ12	5	2	φ18	10	2	φ24	15
3	φ14	10	3	φ20	15	3	φ26	20
4	φ16	10	4	φ22	15	4	φ28	20
5	φ18	10	5	φ24	20	5	φ30	30
6	φ20	10	6	φ26	20	6	φ32	30
7	φ22	10	7	φ28	20	7	φ34	30

八、注意事項及維修保養

1、手提張力儀時應握在手柄上，請勿握住手輪倒提，以免傳感器損壞；

2、預防高溫、過潮，防止灰塵、腐蝕性介質及水等侵入儀器；

3、對不經常使用的部件應保持清潔并做防銹處理；

4、定期檢查，保持儀器零部件的完整；

5、每年檢定一次；

6、記載使用、維修情況；

7、長時間不使用，應定期給機器通電并使其適當運行。

8、檢驗記錄

本公司所有出廠張力儀均經過檢驗。檢驗設備為精度0.5級的拉力試驗機。測試對象為直徑10mm-36mm的鋼索



 檢驗結果；經過全面檢驗，本機性能良好，準予出廠



鄭重聲明：本產品已經獲得國家專利授權;專利號ZL20113 0153850.2仿制必究。
