應用范圍

(1) 橋梁拉索、吊桿張拉力測試；

(2) 預應力鋼筋、鋼絞線張拉力測試；

(3) 受拉索道張拉力測試。

性能特點

(1) 主機操作界面友好，觸摸、按鍵均可操作，交互式參數設置與測試操作；

(2) 分辨率高，采樣頻率最高可達5 KHz，測試結果更為準確；

(3) 7寸高亮度真彩液晶觸摸屏，可實時觀察檢測信號波形和頻譜圖，并能對波形、頻譜圖進行縮放；

(4) 數據儲存采用外置SD卡，數據存儲、讀取極為方便；

(5) 數據保存帶有工程、測試組名稱和測試時間，方便檢測數據提取與查看；

(6) 可以實現雙通道數據采集，提高檢測效率；

(7) 內置高性能鋰電池(6800 mAh)，可滿足長時間野外工作要求；

(8) 專用傳感器固定工具，方便索道檢測時傳感器固定，極大方便檢測操作；

(9) 儀器帶有無線擴展功能，無線數據傳輸距離最大可達300 m；

(10) 儀器箱體采用ABS工程塑料，抗摔、防老化、防水等性能優越，適用于各類復雜的測試環境。

技術指標

測試范圍	拉力：10 ~ 10000 KN 索長：2 ~ 600 m 索徑：6 ~ 150 mm	采 樣 率	25、50、125、250、500 Hz 1.25、2.5、5 KHz共8檔
測試精度	幅度精度：優于0.1% 頻率精度：優于0.1%	測試方式	手動、自動、信號觸發
輸入信號	機械振動	輸入通道	單/雙
信號輸出	無	信號接口	Q9
顯示模式	7寸TFT真彩液晶	操作方式	本機鍵盤、觸摸屏、有線通信和無線通信控制
通信方式	RS232	通信速率	1 MB/S
操作系統	無	控制系統	MCU
緩    存	64 K	存儲介質	SD卡，2 GB
工作溫度	-10 ℃ ~ +60 ℃	主機體積	362 ×266 ×85 mm
主機重量	2.5 kg	供電模式	內置鋰電池 6.8 Ah
			外置鋰電池 6.8 Ah

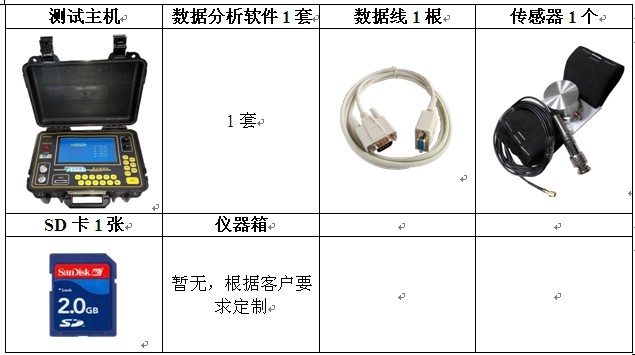

主要配

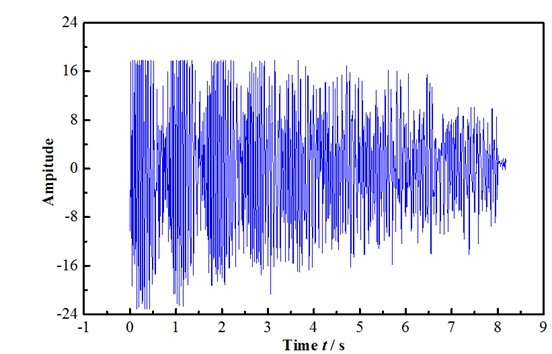

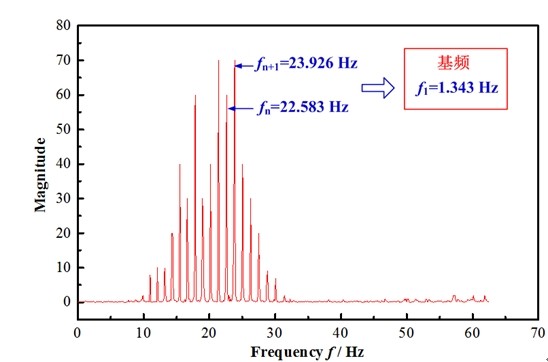

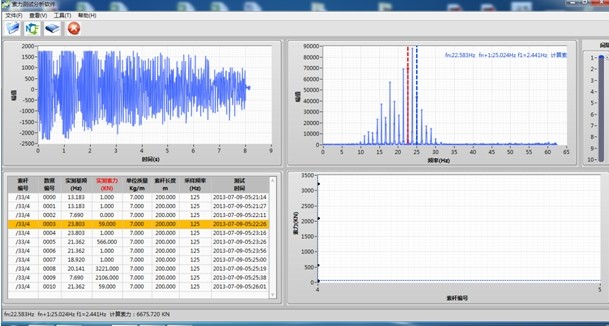

測試示例

測試條件：(1) 放大倍數 72 dB

          (2) 采樣率 125 Hz

          (3) 索長 138 m

          (4) 索徑 150 mm
